![](https://www.geoton.cz/wp-content/uploads/2022/02/Geoton_LOCATION-g.png)
Lokalita
Broumov
Česká republika
![](https://www.geoton.cz/wp-content/uploads/2022/02/Geoton_time-g.png)
časová náročnost
1 Den v terénu
10 Dní zpracování dokumentace
![](https://www.geoton.cz/wp-content/uploads/2022/02/Geoton_time-g.png)
produkty
Mračno bodů, 360° Foto prohlížečka, CAD dokumentace
![](https://www.geoton.cz/wp-content/uploads/2022/02/Geoton_precision-g.png)
Přesnost
2mm mračno bodů
LOD2 CAD dokumentace
Stavebně technická dokumentace
Kostel Broumov

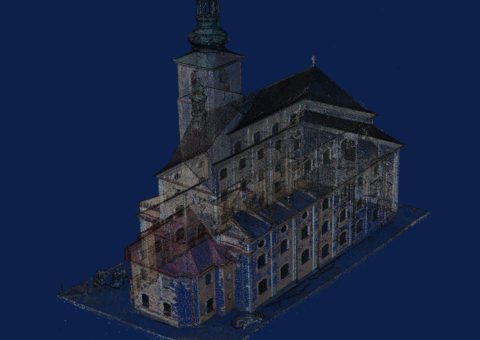

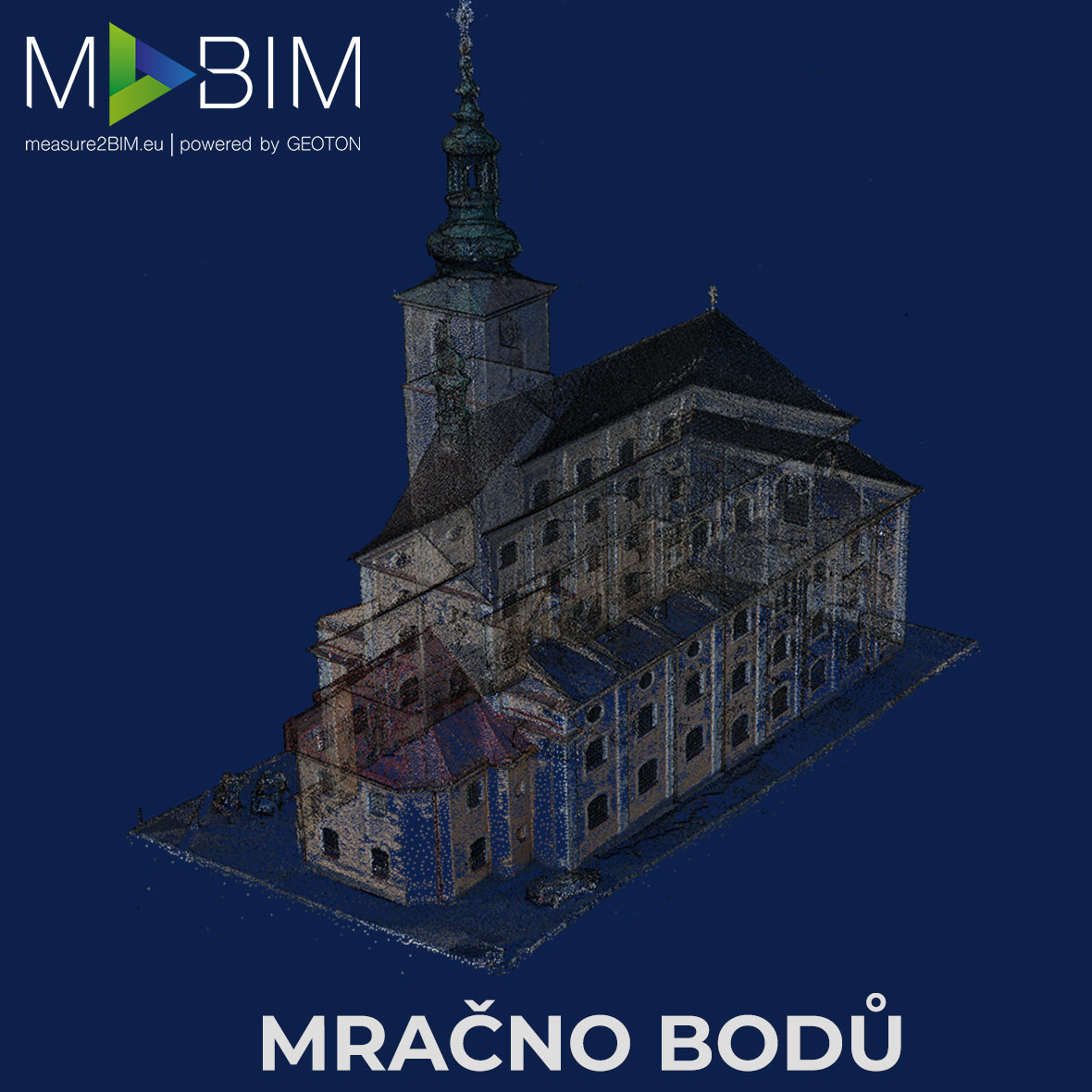

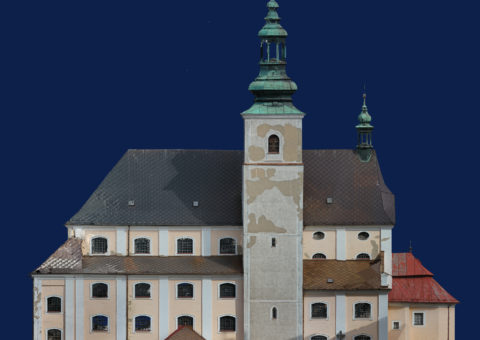

Na zaměření kostela Petra a Pavla v Broumově jsme použili nejmodernější technologie a postupy, jako je pozemní a letecká fotogrammetrie v kombinací s 3D laserovým skenováním a klasickými geodetickými metodami. Díky kombinaci metod fotogrammetrie a laserového skenování jsme vytvořili velmi přesné orthofoto pohledy, ulehčující architektům návrh sanace a rekonstrukce objektu. Tento typ zaměření nám navíc umožnil za jeden den zaměřit objekt kostela s přesností 2mm bez omezení jeho běžného provozu. 2D stavební dokumentace skutečného provedení byla zpracována z mračen bodů, v programu Autocad, v souladu s požadavky Národního památkového ústavu. Pasport obsahoval řezy, půdorysy a pohledy na všechny fasády v detailnosti LOD 2 (Rekonstrukce/Sanace).
Dokumentace byla vytvořena naší 3D divizí Measure2BIM.
